產品介紹

產品功能介紹

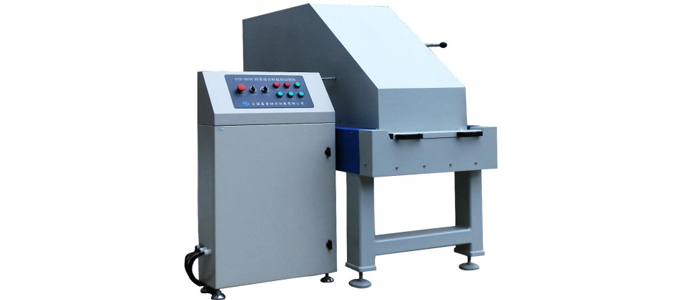

SYD-0850瀝青混合料板塊切割機，是用于為T 0715瀝青混合料彎曲試驗、T0718瀝青混合料抗剪強度試驗、T0738瀝青混合料單軸壓縮動態模量試驗等切割出符合要求的試件。


一、主要技術特點

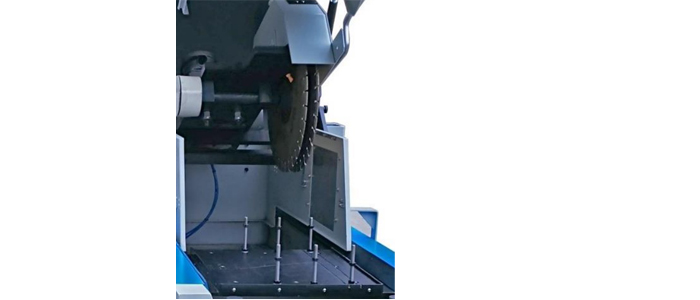

1、本儀器通過鋸片的高速旋轉運動和進料組件的直線運動組合實現切割。儀器由高剛性鋼框架組成，以保證切割精度和表面質量。

2、本儀器吸取了國外切割機的先進技術，使切割表面光滑平整，尺寸精度高，操作簡單，一次裝夾即可自動切割平行的雙面試件。

3、鋸片轉速和進速可調。
4、為了安全，本儀器采用全密封保護罩，噪音小，同時安裝保護罩控制裝置，在開始工作前自動檢測保護罩是否關閉。
5、冷卻水排出時采用三層過濾。


二、主要技術參數及指標

1、工作電源：     AC（380±7%）V、50Hz，三相五線制
2、切割裝置功率： 4000W
3、電機防水等級： IP56
4、鋸片轉數：     3000r/min
5、鋸片直徑：     &pHi;470mm
6、可切割試件：   長方體厚度&pHi;25mm到&pHi;150mm
圓柱體直徑φ100mm（標準）
圓柱體直徑φ150mm（需要另行定購卡具）
7、整機功耗：     5000W
8、適用環境：     5℃～35℃、相對濕度≤85%
9、儀器凈重：     400kg
10、外形尺寸：    切割機 1820mm×900mm×1550mm (長×寬×高)
控制箱 630mm×220mm×1140mm (長×寬×高)


產品配置清單

SYD-0850 瀝青混合料板塊切割機
儀器試驗器具

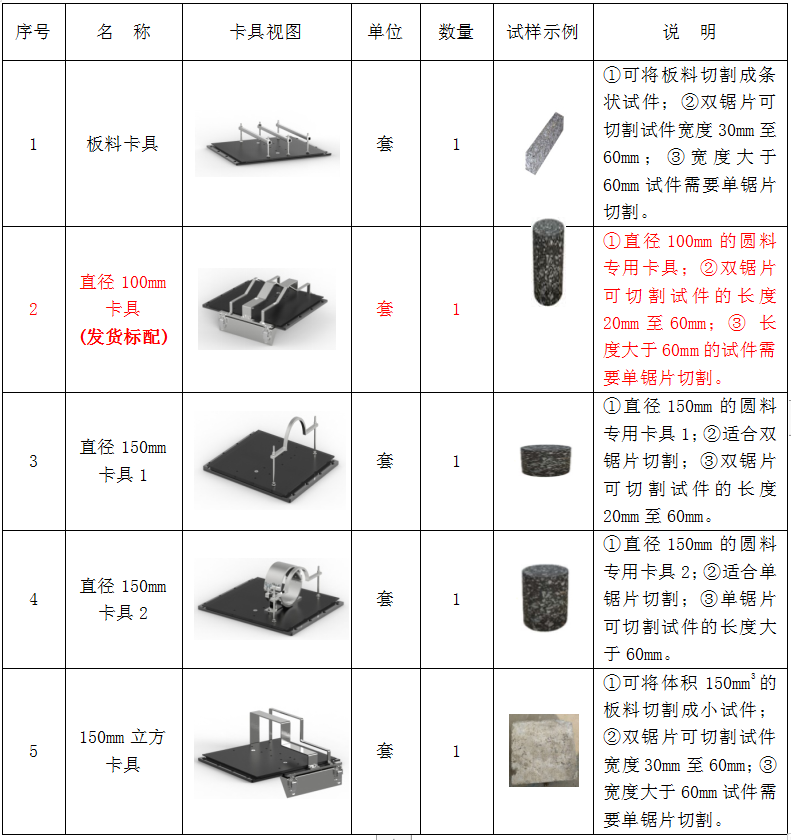

一、儀器試樣切割卡具




注：
⑴ 這是本儀器可供選配的專用試樣切割卡具，適合各規格試件的切割。
⑵ 序號2的直徑100mm卡具是本儀器標準配置，其它規格的卡具則由用戶根據需要另行配置。


二、鋸片切割墊塊

序號	名稱	規格（厚度）	數量	備注
1	鋸片墊塊（單件）	60mm	1	配合卡具，雙鋸片可以切割60mm長度或寬度等試件。
2	鋸片墊塊（組合一）	50mm、15mm	各1	配合卡具，雙鋸片可以切割50mm長度或寬度等試件。
3	鋸片墊塊（組合二）	40mm、25mm	各1	配合卡具，雙鋸片可以切割25mm、40mm長度或寬度等試件。
4	鋸片墊塊（組合三）（發貨標配）	35mm、30mm	各1	配合卡具，雙鋸片可以切割30mm、35mm長度或寬度等試件。
5	其它規格的墊塊，可根據用戶的特殊要求定制。



注：
⑴ 這是本儀器可供選配的雙鋸片切割墊塊規格，適合鋸片切割時調整兩鋸片間的間距。
⑵ 序號4鋸片墊塊（組合三）的35mm、30mm墊塊是本儀器標準配置，其它墊
塊則有用戶根據需要另行配置。


三、裝箱單




序號	名稱	單位	數量	備注
1	瀝青混合料板塊切割機	臺	1
2	電源線	根	1	已裝于儀器
3	試件切割卡具（直徑100mm卡具）	件		已裝于儀器
4	雙鋸片切割墊塊（規格35mm、30mm）	件	各1	已裝于儀器
5	過濾箱	件	1
6	水管	根	1	已裝于儀器




特別說明：序號3、4的試件切割卡具和鋸片切割墊塊為本儀器出廠標準配件，用戶的特殊需求試驗器具可根據本說明書附錄“儀器試驗器具”的介紹另行選購
