產品介紹

產品功能介紹

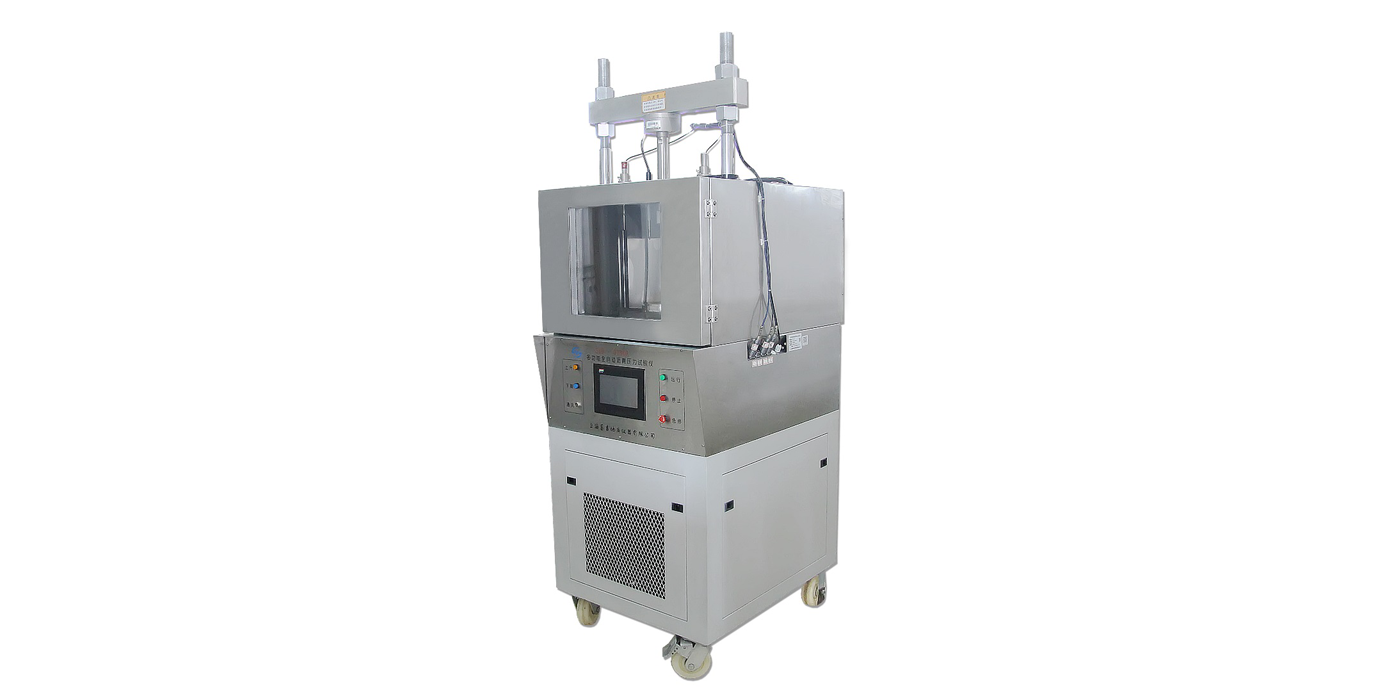

SYD-0730A多功能自動瀝青壓力試驗儀是根據中華人民共和國行業標準JTG E20-2011《公路工程瀝青及瀝青混合料試驗規程》中的相關標準設計制造的，是瀝青混合料馬歇爾穩定度試驗、單軸壓縮試驗（圓柱、棱柱體），彎曲試驗，劈裂試驗，凍融劈裂試驗的專用設備。



一、主要技術特點

1、一機多用，適用于如下標準：JTG E20-2011中的——
T 0709《瀝青混合料馬歇爾穩定度試驗》
T 0713《瀝青混合料單軸壓縮試驗（圓柱體法）》
T 0714《瀝青混合料單軸壓縮試驗（棱柱體法）》
T 0715《瀝青混合料彎曲試驗》
T 0716《瀝青混合料劈裂試驗》
T 0729《瀝青混合料凍融劈裂試驗》
2、測試箱帶有冷卻恒溫功能，通過壓縮機制冷和加熱管平衡功能，使測試箱的溫度控制在（-20～70）℃范圍內，能滿足本儀器試驗方法所規定的測試箱的溫度要求。
3、上壓頭與荷載傳感器之間裝有快裝接頭，便于快速裝卸可節省安裝時間。

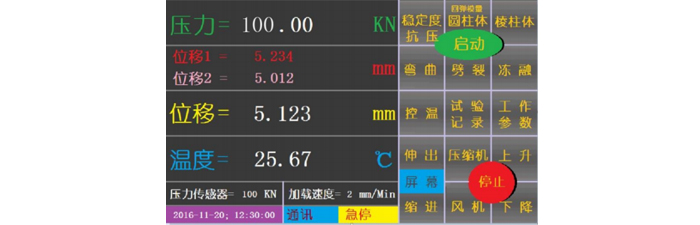

4、本儀器采用先進的傳感技術及微機處理技術，具有參數設置、計量校正、自動試驗控制、數據自動采集、實時時鐘等功能。

5、儀器內部可存貯100組試驗數據及試驗時間,可隨時調出查看，全部試驗自動完成，并能自動歸位。


二、主要技術參數及指標

1、壓力1測量范圍和精度：  范圍(0～100)KN、精度±0.01KN
2、壓力2測量范圍和精度：  范圍(0～5)KN、精度±0.01KN
3、左位移傳感器范圍和精度：范圍(0～20)mm、精度±0.001mm
4、右位移傳感器范圍和精度：范圍(0～20)mm、精度±0.001mm
5、基本配置：              單軸壓縮測量裝置、彎曲測量裝置、
劈裂夾具、穩定度夾具
6、伺服電機功率：          1.5kW
7、試驗升降速度：          (1～50) mm /min
8、快速升降速度：          50mm/min
9、制冷壓縮機：            (220～240)V 6.5A
10、彩色觸摸顯示屏：       800×480
11、加熱功率：             AC220V、1.5kW
12、環境箱尺寸（內）：     650mm×340mm×400mm（長×寬×高）
13、工作電源：             交流三相（380±10%）V、3A、50Hz
14、整機外形尺寸：         750mm×700mm×1780mm（長×寬×高）


產品配置清單

一、SYD-0730A型 多功能全自動瀝青壓力試驗儀器配套清單（出廠標配）



序號	名    稱	單位	數量	備注
1	“SYD-0730A多功能全自動瀝青壓力試驗儀”主機	臺	1
2	馬歇爾上下壓頭（101.6mm和150mm）	套	各1
3	劈裂夾具（101.6mm和150mm）	套	各1
4	小梁彎曲夾具	套	1
5	圓柱（棱柱）上壓頭	個	各1
6	電腦通訊線	根	1
7	1.5米三芯電源線	根	1
8	操作光盤	張	1
9	使用說明書	份	1
10	合格證書	份	1
11	產品保修卡	份	1
